一、主要引用标准 JB/T9641-1999试验变压器 GB/T19212.1-2003电力变压器、电源装置和类是产品的** **部分:通用要求和试验 GB/T1094.1、2、3-2003电力变压器:总则-温升、绝缘水平、绝缘试验和外绝缘空气间隙 GB/T16927.1-1997高电压试验技术 **部分:测量系统 GB/T6451-2008三相油浸式电力变压器技术参数和要求 二、技术要求 1、正常使用条件根据机械行业标准JB/T9641-1999 2、允许运行时间在额定容量和额定电压下,变压器系统能长期连续运行,在此工况下变压器绕组温升不超过65K,用电阻法测量;顶层油温升不超过55K,用温度计法测量;在2倍额定电流下运行5分钟,变压器绕组无变形和热损坏 3、试验变压器的短路阻抗为4%-12% 4、绝缘水平:低压侧外施工频耐压3kV,一分钟不击穿;高压侧感应耐压电压65kV/100Hz,一分钟不击穿 5、局部放电量在70%额定电压下,局部放电量不大于10Pc 6、其它参数满足招标文件技术规格,或JB/T9641-1999 7、控制台控制、保护、显示和测量功能均按招标文件要求 三、设计方案 材料选用 1、变压器硅钢片选用武钢Q130冷轧取向硅钢片,磁通密度为1.4T 2、绝缘油选用中国石油天燃气股份有限公司兰州炼油厂昆仑牌25#绝缘油,油介强度为25kV/mm 3、高压电磁线选用浙江华尔达集团公司生产的QZ-2/130L漆包圆铜线,电流密度为1A/mm2,低压电磁线为武汉汉浩电工ZBEB-155纸包扁铜线,电流密度为2.5A/mm2 4、绝缘材料和绝缘处理:采用定塔形绕组,高压绕组分三级,用0.08电缆纸做层间绝缘,层间绝缘厚度按8kV/mm选取,绕组端部至铁轭的垂直距离按电压10kV/mm选取,级间用绝缘纸板分隔为四条油道 5、控制台选用上等DC01冷轧板,电气元件为施耐德产品,数显表头为东崎仪表,测量精度0.5% 6、PLC为欧姆龙CP1H-XA40DR-A可编程控制器;变频器为安达VCD-1000无感矢量变频器;研华工控机,VB语言编程 四、先进技术 1、试验变压器采用分隔油道的方法,可增加耐压击穿强度,减小体积 2、变频调速,升压速率可调,**升压,误差不超过1% 3、根据试验电流电压关系,系统自动升压,当遇到特别现象时,仪器自动识别被试品绝缘状况,提醒用户停止升压,断开主电路 4、当发生绝缘击穿时,系统速断保护,并瞬间锁定击穿时的电压电流值,保留事故数据 5、试验区内设置红外线报警装置,当有人员误入试验区域内,系统报警,切断电路。
工频耐压控制台、工频耐压试验装置,交流耐压试验装置,交直流工频耐压测试仪,工频耐压仪,工频耐压机
CQSB-老化试验用工频试验变压器是根据国家*新电力行业标准而设计的、性能先进的新型耐压试验设备。它是鉴定电力设备绝缘强度的*严格、*有效和*直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

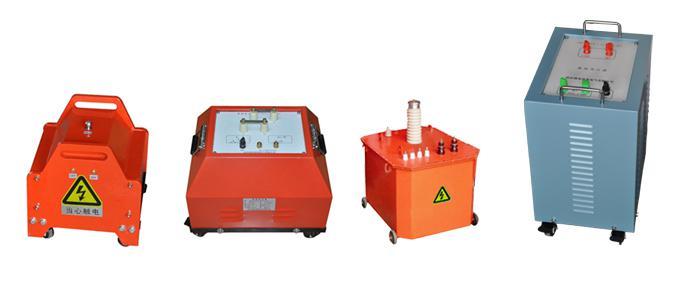

1、控制部分有:箱式、台式、柜式 2、试验变压器有:干式、气式、油式 3、特殊定制如:一体式 4、本公司可按客户需求定制
试验变压器制作工艺
1、产品采用一次压制而成高压套管 2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封,彻底解决了常见的变压器漏油的问题 3、睡式铁芯设计,有效提高产品的抗震性 4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题 5、产品均可通过1.1倍感应耐压试验 6、绝缘油采用无色透明克拉玛依原装油 7、高低压线采用高强度聚酯、无氧铜杆漆包线 8、铁芯采用全新武钢二硅冷轧硅钢卷片
干式试验变压器采用环氧树脂真空浇注成型、具有体积小、重量轻、性能稳定、携带方便的特点。它一般用于容量等级50KVA以下的试验场合中
气体式试验变压器采用SF6气体填充,具有体积小、重量轻、无油污染、不受气候变化影响等特点。电晕极小,现场搬运勿需静止即可做试验,使用寿命长,勿需维修。它可做到300KVA的容量等级场合。

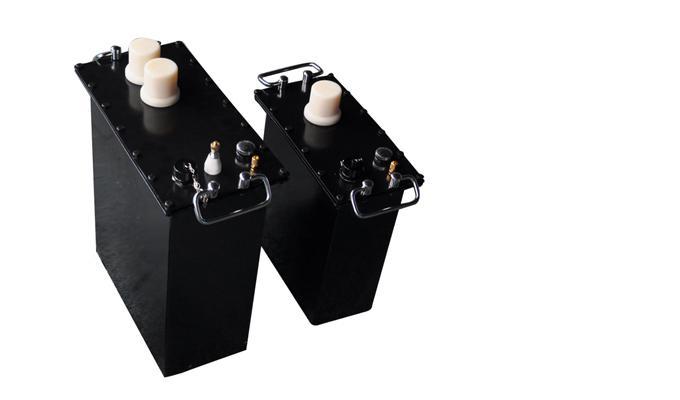

油浸式试验变压器采用上等冷轧取向硅钢片叠制而成,是使用*为广泛的一种试验变压器,在*常见的50-100KVA的容量场合中,多使用油浸式试验变压器
超低频试验变压器是一种特制的油浸式试验变压器,它采用特殊设计可以防止高压冲击,频率工作在0.1HZ,专门用于超低频高压发生器。
本公司可根据客户实际需要对试验变压器进行改造
控制箱(台) 参数:
试验变压器参数
配套产品(另购)
1、保护式数字微安表 0-2000uA
2、阻容式交直流分压器 FRC-50、100、150、200、300kV
3、高压直流放** FZ-70、140、210KV
4、高压硅堆 2DL-150、300、450KV
5、绝缘支架 50、100、200、300KV
6、高压滤波电容 0.01uF~0.1uF, 40-100KV
7、保护球隙架 Q-50、100、150、200、250、300KV
8、标准试油杯 400mL
9、折叠小推车 150、300型
10、水电阻 50、100、150、200、300KV
11、高压验电器 10、35KV
